Метки маркеры для 3D сканирования

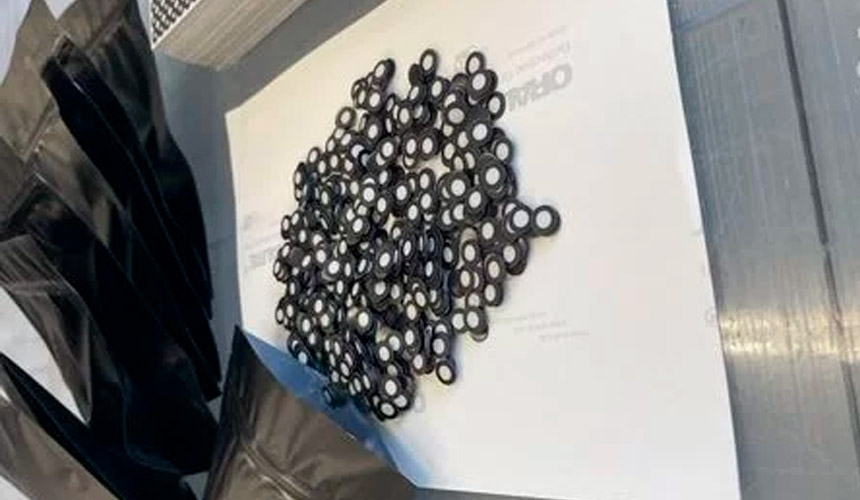

Под маркерами (метками позиционными) понимают маленькие магниты или наклейки со светоотражающим кружком по центру, за пределами которого чёрное кольцо. Перед оцифровкой их крепят на сканируемом предмете или рядом. Эти контрастные метки 3D-сканеру достаточно просто увидеть, чтобы точно определить себя в окружающем пространстве и получить доступ свободно перемещать 3D-сканер и динамически его привязывать.

Светоотражатели позволяют лазерному 3D-сканеру постоянно фокусироваться на себе. В результате многократно возрастает точность и скорость объёмного сканирования. Одновременно с последовательным обнаружением маркеров ПО 3D‑сканера позволяет оперативно (непосредственно в процессе сканирования) распознать и проанализировать каждый предмет.

По завершении сканирования допустимо удаление светоотражающих маркеров непосредственно во время обработки материалов. Более того, используя маркеры как опорные точки, возможно оперативно объединить 2 и более скана.

Обычно используют 2 разновидности отражателей:

• наклеиваемые маркеры: на обратной стороне нанесена клейкая основа, позволяющая вручную разместить маркер на предмете и оперативно удалить;

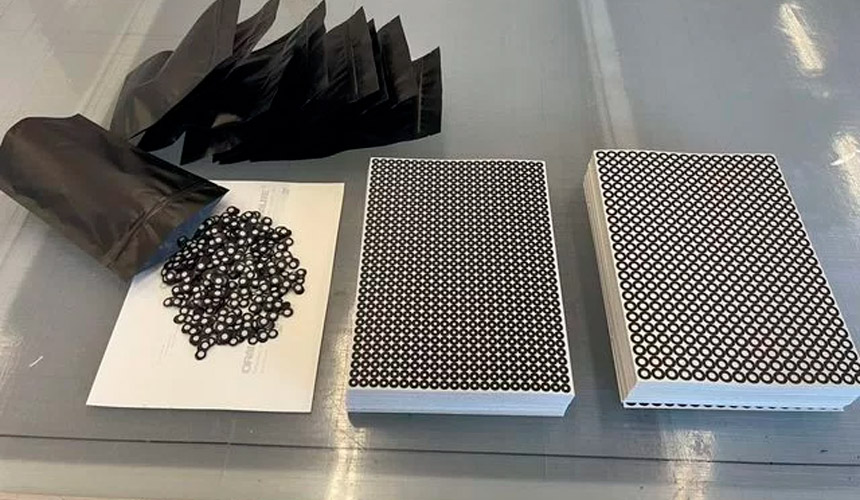

• маркеры-магниты: крепят на стальных или железных предметах; относятся к категории многоразовых; не вызывают затруднений при установке и съёме.

В чём необходимость маркеров при объёмном сканировании

Для классификации 3D‑сканера возможно использование его основополагающего признака – способа размещения. Если сканеры со структурированным (либо белым) подсветом пользуются для проекции на предмет сканирования светотеневыми рисунками, то лазерные – огромное количество линейных лазеров. Оба варианта позволяют на основе полученных изображений проанализировать своеобразное деформирование проекции с последующей расшифровкой информации.

Сканы выглядят сеткой из треугольников или точечным облаком. В процессе вращения сканера по периметру объекта, масса разрозненных данных объединяется в единую координатную систему, образуя точную конфигурацию модели. Под этим процессом понимают регистрацию или совмещение. Их можно сделать как в процессе сканирования, так и при последующей обработке.

Светоотражающие маркеры эффективно решают 2 проблемных вопроса объёмного сканирования: точно совмещают данные сканов и с высоким разрешением оцифровывают крупные предметы.

Проблемы с точным совмещением сканов

Общеизвестно, что 3D‑сканерам с белым (или структурированным) подсветом для генерации полной объёмной поверхности предмета светоотражающие маркеры не нужны.

Они работают на достаточно сложных методиках, совмещающих данные сканов, основываясь геометрией предмета. Но при этом нет гарантии безупречной точности. Зачастую, особенно при сканировании больших предметов с обширной плоскостью без своеобразных выпуклостей, даже наиболее совершенные методики дают сбой.

Давайте представим, что следует отсканировать стальной лист размером 8 х 6 м. его поверхность абсолютно плоская. За счет расположения на листе светоотражающих маркеров позволяет объёмному сканеру привязаться к «непрерывному маячку», чтобы отслеживать объект скана. В результате ПО сканера регистрирует абсолютно все снимки скана, чтобы формировать массивы 3D-информации с последующим совмещением этих массивов, чтобы сформировать «полную картинку» объёмного скана. Без светоотражателей ПО аппарата не сможет корректно совместить даже 2 соседних снимка, не говоря уже о других кадрах.

Трудности получения абсолютной достоверности при сканировании крупноразмерных предметов

При обнаружении 3D‑сканером маркеров на основе светоотражателей при проведении объёмного сканирования, отталкиваясь от положения относительно сканируемого предмета, он находит собственное место в окружающем пространстве. Под этим понимают динамическую привязку или самопозиционирование. При объёмном сканировании аппарат поступательно движется вокруг сканируемого образца. Чтобы повысить достоверность с оригиналом, повышают область сканирования. Но, при этом одновременно происходить накопление неточностей, в особенности, если оцифровывают изделия с крупными габаритами. Метки со светоотражателями и фотограмметрия позволяют свести к минимуму накопленные неточности.

Ещё до сканирования проводят предварительное моделирование, что позволяет получить единую структуру сканируемого предмета. Снимая светоотражающие маркеры, расположенные на поверхностях крупных предметов с одновременно применяя фотограмметрию, допустимо создание на снимке системы опорных маячков. Это позволит точно определить место в объёмном пространстве. После передачи данных маячков в ПО аппарата, возможно получение целостной картинки скана. Это способствует оперативной генерации абсолютно точных и повторяемых 3D‑данных с больших предметов.

Основы размещения позиционных меток

Чтобы правильно размещать метки, оператор обязан уметь:

• Устанавливать метки на предмете

Желательно устанавливать светоотражатели на плоскости так, чтобы была задействована вся поверхность. При ограничениях их крепят на наиболее пологих поверхностях. При деформации маркера резко снижается достоверность скана.

• Устанавливать маркеры вокруг изделия

При малых размерах детали или невозможности фиксации меток на её поверхности, допустимо их располагать вокруг предмета. При этом следует убедиться в стабильности фиксации метки при сканировании.

Ограничения по установке и работе со светоотражающими маркерами:

• метки не следует размещать на сильно изогнутых поверхностях;
• недопустимо фиксировать маркер ближе 4 мм от края предмета;
• нельзя фиксировать метки вдоль прямой линии или с одинаковым интервалом (у сканера возникнут трудности с достоверностью расчётов);
• следует исключить правильные формы (наподобие прямоугольников, квадратов и треугольников) как места установки меток;
• недопустимо использование повреждённых, недоукомплектованных, загрязнённых или жирных маркеров.

Дополнительные знания

Велика вероятность, что сканер не распознает светоотражающие маркеры, находящиеся под широким углом. Это значит, что при сканировании изогнутых деталей следует стремиться разместить побольше меток в области видимости. .3D‑сканерам доступна генерация миллионов pixel/сек.

Краткие выводы

Благодаря светоотражающим маркерам удаётся регулярно и с возрастающей частотой использовать 3D‑сканеры, для получения полных или частичных объёмных изображений предметов с любыми конфигурацией и габаритами. Их результативность существенно превосходит традиционный инструментарий, осуществляющий «точечное» измерение.

Цены на маркеры для 3D сканирования

Все в наличии, можно купить сегодня!

Поставка самоклеящихся меток осуществляется комплектами кратно 4 листам (4, 8, 12, 16, 20…)

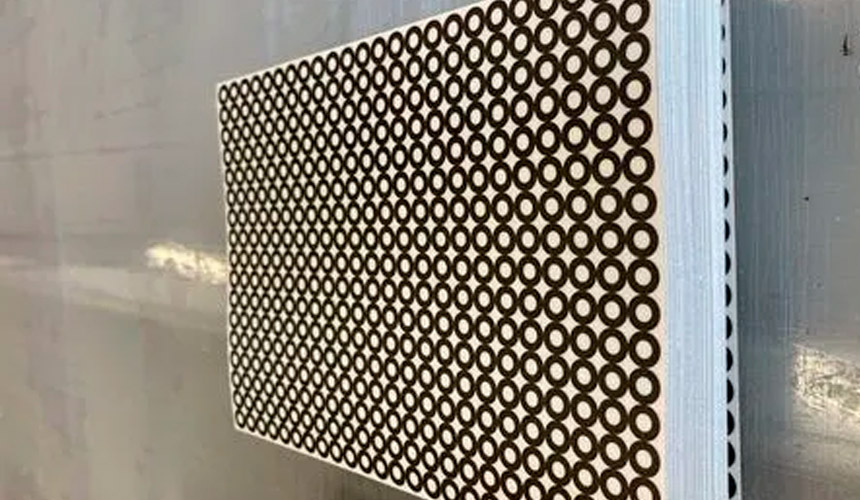

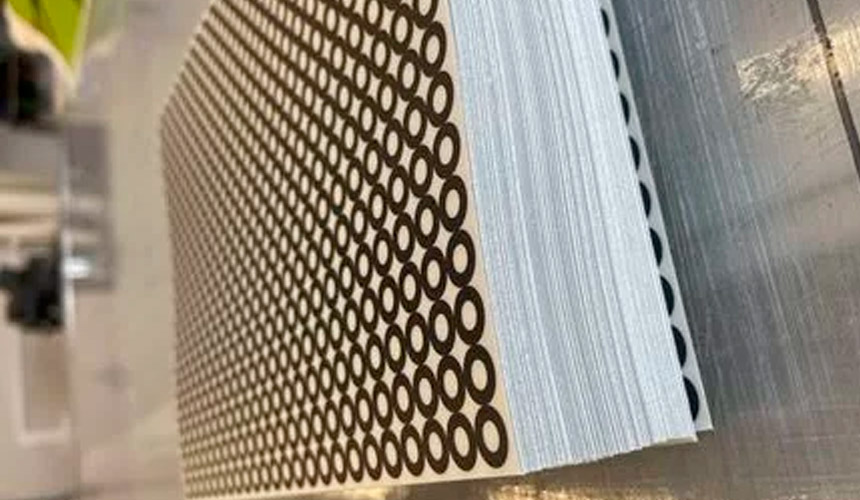

На одном листе расположено 572 метки размером 6/10 мм (внутренний/внешний диаметр), что является несомненным преимуществом

Метки подходят для работы с лазерными 3Д-сканерами всех известных брендов, в том числе:

• Shining 3D,
• Scanform,
• Creaform,
• Scantech
• и т.п.
